Смазка ШРУС-4: чем отличается от ШРУС-4М и ШРБ-4, как закладывать и какую взять

ШРУС-4 - литиевая пластичная смазка на минеральном масле, рассчитанная на шарниры равных угловых скоростей. Для наружных шарниров чаще берут ШРУС-4М с дисульфидом молибдена, а для внутренних трипоидов смотрят на рекомендации производителя комплекта: твёрдые присадки там подходят не всегда.

шарнир равных угловых скоростей
Содержание
  1. Характеристика и применение смазки ШРУС на примере разных механизмов
  2. Разновидности пластичных смазок для шарниров
  3. Можно ли смазать ШРУС литолом?
  4. ШРУС-4, ШРУС-4М и ШРБ-4: сравнение
  5. Наружный и внутренний ШРУС: нужна ли разная смазка
  6. Сколько смазки закладывать
  7. Порядок замены смазки в ШРУС
  8. Признаки, что смазки в шарнире не хватает

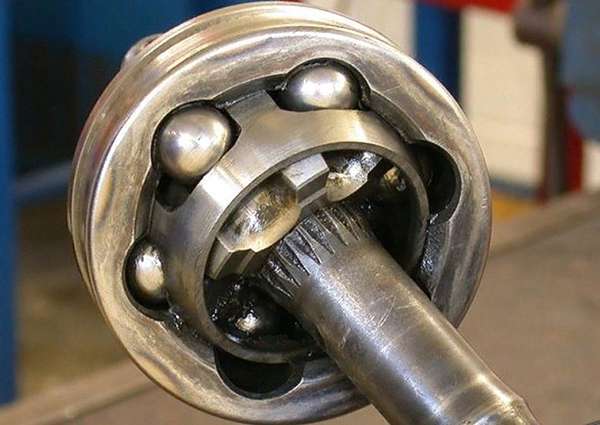

Что такое шарнир равных угловых скоростей (ШРУС)? С механической точки зрения, это подшипник качения с небольшим количеством шариков. Как правило, их три в небольших автомобилях, и шесть в более крупных трансмиссиях.

Принципиальное отличие от обычного шарикоподшипника - условия работы. Открытый корпус, свобода перемещения обойм относительно друг друга, иное отношение диаметров шариков и обойм.


Соответственно, обслуживание этих узлов отличается от классических подшипников. Традиционно применяется смазка ШРУС 4, или подобные составы.

Этот расходник разработан специально для автомобильной промышленности, артикул соответствует ТУ 38 201312-81. Консистентная смазка такого типа закладывается в полуоси на конвейере, и предлагается в свободной продаже для регламентных работ.

Характеристика и применение смазки ШРУС на примере разных механизмов

Почему для шарниров равных угловых скоростей не подходит обычное жидкое масло, как в редукторах или раздатке? Конструкция шарнира не позволяет заполнить этот узел смазкой даже до середины.

Картер отсутствует, внешний корпус представляет собой резиновый или композитный пыльник. Герметичность обеспечивается хомутами, и масло просто вытечет под воздействием центробежной силы.

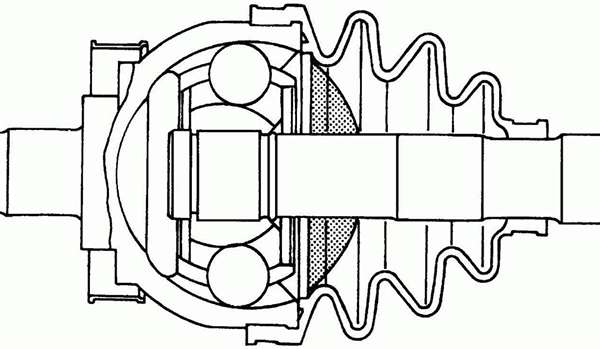

чертеж ШРУСа в разрезе


Несмотря на то, что в коробке передач (или в редукторе заднего моста) находится жидкое масло, ее картер и полость ШРУСа не сообщаются между собой. Поэтому смешивание смазок исключено.

Виды шарниров:

  • шариковые - наиболее распространенная и универсальная конструкция;
  • ШРУС трипоидный применяется в отечественных (и некоторых зарубежных) автомобилях с внутренней стороны, где излом шарнира минимальный;
  • сухариковые применяются на грузовиках: характеризуются высоким крутящим моментом и низкой угловой скоростью вращения;
  • кулачково-дисковые шарниры "переваривают" чудовищный крутящий момент, и работают на малых скоростях;
  • замена ШРУСа - спаренный карданный вал (смазка есть только внутри крестовин).

При работе углы скрещивания валов могут достигать 70°. Технические характеристики пластичной смазки должны обеспечивать нормальные рабочие характеристики шарнира.

  • снижение коэффициента трения на соприкасаемых поверхностях;
  • повышение износоустойчивости шарнира;
  • за счет антифрикционных присадок минимизируются механические потери внутри узла;
  • противозадирные свойства (пожалуй, самая важная характеристика): индекс задира не менее 550 Н;
  • защита стальных деталей ШРУСа от внутренней коррозии;
  • нулевая гигроскопичность: при перепаде температур может образовываться конденсат, который не растворяется в смазке;
  • водоотталкивающие свойства (от проникновения влаги через поврежденные пыльники);
  • химическая нейтральность по отношению к резиновым и пластиковым деталям;
  • долговечность использования (замена смазки связана с большим объемом работ);
  • нейтрализация абразивных свойств пыли и песка, попадающего внутрь шарнира (по понятным причинам, масляный фильтр использовать невозможно);
  • широкий температурный диапазон: от -40°C (температура окружающего воздуха) до + 150°C (нормальная температура нагрева ШРУС);
  • высокая температура каплепадения;
  • сильная адгезия для удержания смазки на поверхности при центробежной силе разбрызгивания;
  • сохранение заложенных характеристик при кратковременном перегреве, и возврат показателей вязкости после охлаждения до рабочей температуры (нагрузка сваривания как минимум 4900Н, а критическая нагрузка не менее 1090Н);

Для внутреннего ШРУСа технические характеристики могут быть менее требовательными, но обычно в обе "гранаты" закладывается один и тот же состав. Просто для наружного ШРУСа требуется более частое обновление масла.

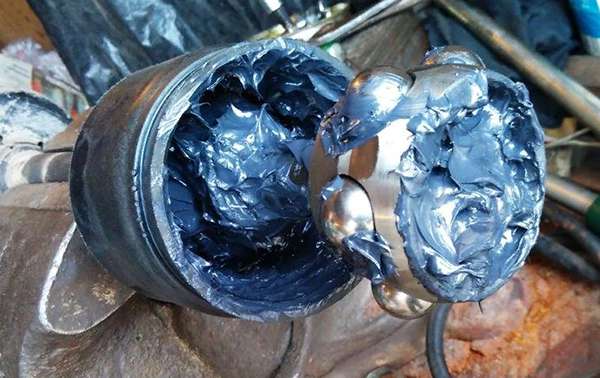

ШРУС в смазке

Разновидности пластичных смазок для шарниров

Смазка ШРУС 4 давно стала нарицательным именем, хотя состав у разных производителей отличается.

ШРУС 4М

Наиболее популярной является смазка ШРУС с дисульфидом молибдена (собственно ГОСТ или ТУ ШРУС 4М). Эта присадка обеспечивает отличные антикоррозийные свойства, благодаря наличию солей металл, которые нейтрализуют кислоту.

Это свойство особенно полезно в случае потери герметичности пыльника. Явный разрыв заметить легко, а вот ослабление хомута практически не диагностируется. Однако сама смазка при попадании влаги начинает терять свойства.

Дисульфид молибдена не воздействует на резину или пластик, не вступает в реакцию с цветными металлами.

Важно: Информация о том, что молибден восстанавливает изношенный слой металла или "залечивает" раковины и задиры шариков, не более чем рекламный обман. Стертые и поврежденные детали шарнира ремонтируются только механически, или меняются на новые.

Пресловутая смазка "Супротек" для ШРУСов просто восстанавливает гладкую поверхность, новый металл не нарастает. Смазка с молибденовыми присадками хорошо переносит низкие температуры. Даже при -50°C шарнир уверенно поворачивается и не подклинивает из-за загустевшего масла.

Бариевые присадки

Cамые долговечные и технологичные. Импортных (дорогих) вариантов достаточно много, а для экономных водителей есть отечественный вариант: смазка ШРУС для трипода ШРБ-4

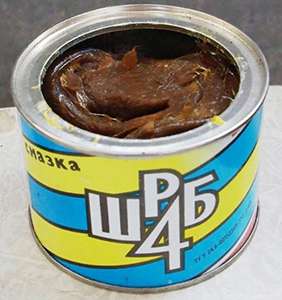

Смазка ШРБ4


Этот передовой состав в принципе не боится влаги. Даже если жидкость попадет через поврежденный пыльник, свойства смазки не ухудшатся, а металл шарнира не будет коррозировать. Химическая нейтральность также на высоком уровне: пыльники не дубеют и не раздуваются.

Единственная проблема бариевых присадок - снижение качества при низких температурах. Поэтому в условиях крайнего Севера использование ограничено. Для средней полосы, при кратковременных морозах, рекомендуется прогреть шарнир на невысоких скоростях. Например, маневрируя на территории парковки.

Литиевые смазки

Самый старый вариант, возникший вместе со ШРУСом. Для загущения базового масла применяется литиевое мыло. Хорошо работают при средних и высоких температурах, обладают сильной адгезией.

Быстро возвращают характеристики после кратковременного перегрева. Однако при минусовых температурах вязкость резко повышается, до состояния парафина. Соответственно, разрывается рабочий слой, и шарнир начинает изнашиваться.

Можно ли смазать ШРУС литолом?

Пытаясь понять, какая смазка лучше для ШРУСов в средней полосе, водители присматриваются к "Литол-24". Несмотря на литиевые присадки, этот состав для шарниров равных угловых скоростей не подходит.

Единственный способ применения (учитывая ценовую доступность), "набить" узел после замены порванного пыльника, и следовать к месту ремонта. Затем промыть шарнир, и заполнить его правильной смазкой.

Чтобы определить, какую смазку лучше использовать для ШРУСов, рекомендую посмотреть это видео

Принцип "кашу маслом не испортишь", в данном случае не работает. Информации о том, сколько надо смазки в ШРУС, в технической документации к автомобилю нет. Принцип следующий:

  • полость шарнира заполняется пластичной смазкой полностью, без образования воздушных пузырей;
  • затем производится обмазывание той части узла, которая закрывается пыльником;
  • надевается пыльник, и слегка обжимается руками: лишняя смазка выдавливается вдоль полуоси;
  • после ее удаления, можно обжимать хомуты.

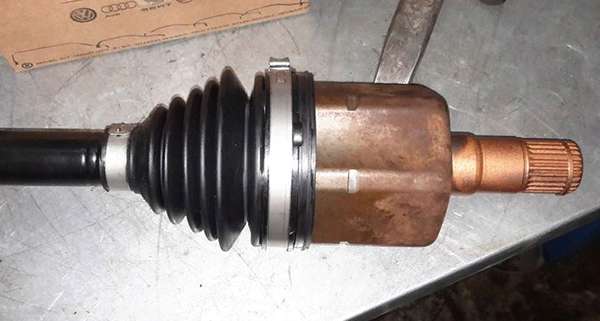

ШРУС в сборе


"Лишняя" смазка при нагреве шарнира может порвать пыльник.Как промыть шрус от старой смазки - видео

ШРУС-4, ШРУС-4М и ШРБ-4: сравнение

Названия похожи, а назначение разное. Ниже основные отличия по данным производителей и продавцов, точные характеристики сверяйте с этикеткой на тубе.

СмазкаОснова и загустительДля чего
ШРУС-4Минеральное масло, литиевое мылоШарниры равных угловых скоростей
ШРУС-4МТо же с дисульфидом молибденаНаружные шарниры с высоким углом поворота
ШРБ-4Бариевый загустительПо описаниям продавцов - шаровые опоры и рулевые наконечники
Литол-24Литиевая универсальнаяНе подходит для ШРУС

Производители указывают для ШРУС-4М температурный диапазон около -40...+120 °C. Точка каплепадения для ШРУС-4 в карточках чаще не указывается, поэтому ориентируйтесь на технический паспорт партии. Об отдельной смазке читайте статьи ШРБ-4 и Литол-24.

Наружный и внутренний ШРУС: нужна ли разная смазка

В наружный шарнир обычно закладывают смазку с дисульфидом молибдена: он работает при больших углах и нагрузках. В независимом тесте журнала За рулем смазка с MoS2 показала хорошую защиту шариков от сваривания. Но молибден хорош не везде.

Во внутренний трипод производители нередко рекомендуют составы без твёрдых присадок, чтобы не вредить игольчатым подшипникам. Поэтому для вашего автомобиля используйте ту смазку, которая указана в комплекте ремкомплекта или в руководстве. Если запасная туба из набора отличается от того, что вы купили отдельно, лучше пользоваться комплектной.

Сколько смазки закладывать

Единой нормы для всех автомобилей нет. Разные производители указывают свои граммы для наружного и внутреннего шарнира, а в сервисных документах точное число встречается редко. Например, для одного трипоидного шарнира производитель советует положить в сам шарнир около 40 г, а остальное отправить в пыльник.

Практическое правило такое: смазывайте беговые дорожки и шарики, затем прокрутите шарнир во всех направлениях, чтобы смазка распределилась, и только потом ставьте пыльник. Набивать шарнир и чехол под завязку не нужно: лишняя смазка при нагреве давит на пыльник и может его порвать.

Порядок замены смазки в ШРУС

  1. Снимите привод и очистите шарнир от грязи снаружи.
  2. Снимите хомуты и стяните пыльник, осмотрите его на трещины.
  3. Удалите старую смазку и промойте детали, затем протрите насухо.
  4. Осмотрите шарики, сепаратор и обоймы: если есть выкрашивание и ступеньки на дорожках, шарнир заменяют, а не смазывают.
  5. Заложите свежую смазку, соберите шарнир и установите пыльник.
  6. Затяните новые хомуты и проверьте ход шарнира рукой.

Помните, что молибден не восстанавливает изношенный металл: пассивные добавки в смазке лишь снижают трение, а повреждённые дорожки не нарастают.

Признаки, что смазки в шарнире не хватает

  • Хруст при повороте руля на малой скорости, особенно при движении по кругу.
  • Гул или вибрация при разгоне, которые проходят на накате.
  • Потёки смазки на днище и на колёсном диске: рвётся пыльник или слабый хомут.
  • Люфт при нажатии на привод рукой.

При первых признаках осмотрите пыльник. Если грязь и вода уже попали внутрь, смазку лучше сразу заменить. Классы пластичных составов, которые встречаются рядом с ШРУС-4, разобраны в статьях о консистентных смазках и литиевых смазках.

Если вы ищете универсальный вариант для подшипников узла и других точек, посмотрите смазку для подшипников, но в ШРУС она не заменяет специальный состав.

Частые вопросы

Чем ШРУС-4 отличается от ШРУС-4М?

ШРУС-4М содержит дисульфид молибдена, поэтому лучше работает в наружных шарнирах с большими углами. Обычная ШРУС-4 - литиевая смазка без молибдена.

Можно ли смазать ШРУС литолом?

Только как временная мера после порыва пыльника, чтобы доехать до ремонта. Затем шарнир нужно промыть и заполнить подходящей смазкой.

Сколько смазки класть в ШРУС?

Точной нормы для всех машин нет. Берите дозировку из инструкции комплекта, заполните дорожки и распределите смазку прокруткой, но не набивайте шарнир и пыльник целиком.

Подходит ли ШРБ-4 для ШРУС?

По описаниям продавцов ШРБ-4 предназначена для шаровых опор и рулевых наконечников. Для шарнира равных угловых скоростей используйте смазку с указанием ШРУС.

Как часто менять смазку в ШРУС?

Обычно смазку меняют при замене пыльника или шарнира. Если пыльник цел и привод тихий, плановой замены не требуется, но осмотр раз в год полезен.
